THL彈性柱銷聯軸器
THL系列彈性柱銷聯軸器 奧唐動力
結構特點
彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩聯軸器。彈性元件（柱銷）的材料一般選用尼龍6，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于作可靠性要求較高的工況，例如起重機械的提升機構的傳動軸系絕對不能選用，不宜用于低速承重及具有強烈沖擊和振動較大的傳動軸系，對于徑向和角向偏移較大的工況以及安裝精度較低的傳動軸系亦不應選用，屬淘汰品種。 彈性柱銷聯軸器 軸中的柱銷在工作時處于剪切和擠壓狀態，其強度條件就是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度。彈性柱銷聯軸器適合于各種同軸線的 傳動系統，利用尼龍棒橫斷面剪切強度傳遞轉矩，公稱轉矩160-160000N.M，工作溫度為-20℃-80℃。結構簡單，具有緩沖減震性能和一定的軸偏移補償能力，適合在不控制噪音的環境的場合使用。許用補償量 徑向0.15-0.25mm 角向0.5°。

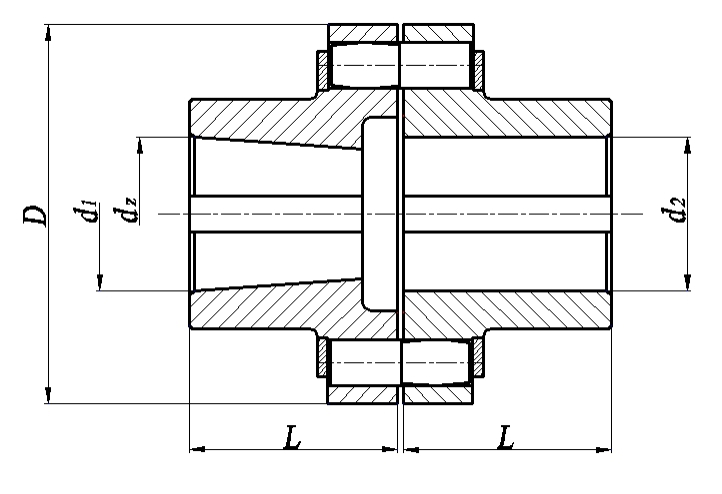

THL系列彈性柱銷聯軸器的基本參數和主要尺寸
型號 | 公稱扭矩
(Nm) | 許用轉速 [n] r/min | 軸孔直徑
max mm | 軸孔長度 L mm | D mm | 質量 m Kg | 轉動慣量 I Kg. |
THL1 | 160 | 7100 | 24 | 42 | 90 | 2 | 0.0064 |
THL 2 | 315 | 5600 | 35 | 62 | 120 | 5 | 0.253 |
THL 3 | 630 | 5000 | 48 | 82 | 160 | 8 | 0.6 |
THL 4 | 1250 | 4000 | 63 | 112 | 195 | 22 | 3.4 |
THL 5 | 2000 | 3550 | 75 | 142 | 220 | 30 | 5.4 |
THL 6 | 3150 | 2800 | 85 | 142 | 280 | 53 | 15.6 |
THL 7 | 6300 | 2240 | 110 | 172 | 320 | 98 | 41.1 |
THL 8 | 10000 | 2120 | 125 | 212 | 360 | 119 | 56.5 |
THL 9 | 16000 | 1800 | 140 | 212 | 410 | 197 | 133.3 |
THL 10 | 25000 | 1560 | 180 | 252 | 480 | 322 | 273.2 |
THL 11 | 31500 | 1320 | 220 | 302 | 540 | 520 | 555.7 |
THL 12 | 63000 | 1250 | 260 | 352 | 630 | 714 | 902 |
THL 13 | 100000 | 1120 | 300 | 410 | 710 | 1057 | 1700 |
THL 14 | 160000 | 850 | 340 | 470 | 800 | 1956 | 4318 |
